Реле двухэлементные селективные штепсельные ДСШ-Ц предназначены для работы в составе аппаратуры контроля рельсовых цепей на магистральном железнодорожном транспорте при всех видах тяги.
Типы реле | Обозначение КД |
ДСШ-12Ц | УТС 495.00.00.00 |
ДСШ-13Ц | УТС 495.00.00.00-01 |
ДСШ-15Ц | УТС 495.00.00.00-02 |
ДСШ-16Ц | УТС 495.00.00.00-03 |
Условия эксплуатации
Двухэлементные селективные штепсельные реле предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).
Особенности конструкции
Конструкция реле ДСШ-Ц обеспечивает установку в штепсельные розетки реле ДСШ.
На лицевой стороне реле расположен графический жидкокристаллический индикатор, который визуально отображает работу и состояние реле:
- угол сдвига фаз между напряжением на путевом и местном элементах, в градусах;
- частоту напряжения местного элемента, в Герцах;
- замкнуто (разомкнуто) – питание исполнительного элемента (реле НМШ2-4000) включено или выключено;
- середнеквадратическое значение напряжения на путевом элементе, в Вольтах;
- середнеквадратическое значение напряжения на местном элементе в Вольтах.
Характеристики
Технические характеристики
Типы ДСШ-Ц, их аналоги и основные электрические параметры
Тип реле | Аналог | Частота напряжения питания, fном, Гц | Напряжение питания, Uм, В | Напряжение срабатывания, Uср, не более, В | Напряжение отпускания, Uотп, В | Полное сопротивление путевого элемента, Z, Ом |
ДСШ-12Ц | ДСШ-12 | 50±1 | от 207,0 до 241,5 | 14,0 | от 8 до 9 | от 540 до 660 |
ДСШ-13Ц |
ДСШ-13 ДСШ-13А |
50±1 | от 164,7 до 201,3 | 15,5 | от 9 до 10 | от 648 до 792 |
25±1 | от 99 до 121 | 12,0 | от 7,0 до 7,5 | от 321 до 396 | ||
ДСШ-15Ц | ДСШ-15 | 50±1 | от 207,0 до 241,5 | 12,5 | не менее 9 | от 648 до 792 |
25±1 | от 99 до 121 | 12,5 | не менее 9,5 | от 321 до 396 | ||
ДСШ-16Ц | ДСШ-16 | 50±1 | от 207,0 до 241,5 | 14,8 | от 9 до 10 | от 648 до 792 |
25±1 | от 99 до 121 | 14,8 | от 9 до 10 | от 321 до 396 |
Примечание
Номинальный угол сдвига фаз φ = (87,5 ± 2,5) ° (напряжение путевого элемента отпускает от напряжения местного элемента).
Уровень входного напряжения срабатывания, UК , от разницы фактического и оптимального углов сдвига фаз
β | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
κβ | 1 | 1,02 | 1,06 | 1,16 | 1,31 | 1,57 | 2,0 | 2,38 | 5,8 | ∞ |
- Ток потребления по местному элементу реле, Iм , при частоте 50 Гц, – не более 0,072 А.
- В качестве исполнительного элемента реле необходимо использовать нейтральное малогабаритное штепсельное реле типа НМШ2-4000 с последовательно соединенными обмотками.
- Максимальное значение рабочего действующего напряжения на путевом элементе, Umax, – не более 55 В.
- Время срабатывания на определение занятости и свободности реле соответствует значениям аналогичных параметров для аналоговых реле ДСШ.
- Степень защиты реле, обеспечиваемая оболочками, – ІР30 по ДСТУ EN 60529:2018.
- Габаритные размеры реле – не более 290×201×134 мм.
- Масса реле – не более 4,5 кг (с исполнительным реле).

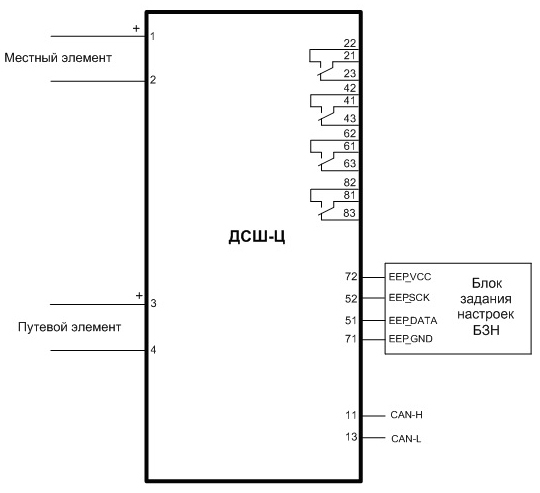

Схема внешних подключений реле ДСШ-Ц
Предназначение
Реле двухэлементные селективные штепсельные ДСШ-Ц предназначены для работы в составе аппаратуры контроля рельсовых цепей на магистральном железнодорожном транспорте при всех видах тяги.
