Прибор для циклических нагрузок ПЦН предназначен для проведения испытаний текстильной застежки согласно ДСТУ 4300-2004.
Устройство и работа
Движение от электродвигателя2передается редуктору 3. Движение от редуктора передается ведущему валу 9через муфту 4.Прижимная рамка 7крепится к стойкам 5, 6посредством втулок. Шпильки10, расположенные на прижимной рамке и площадке над барабаном,служат посадочным местом для грузов.

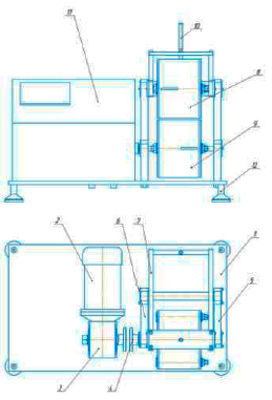

Рис.1. Расположение составных частей прибора ПЦН :
1 –основание;2 –электродвигатель;3–редуктор;4 –муфта;5 –стойка редуктора;6 –стойка; 7 –прижимная рамка;8 –ведомый вал;9 –ведущий вал;10 –шпилька;11–кожух;12–опоры основания(регулируемые)
Характеристики
| № | Наименование | Обозначение |
| 1 | Потребляемая мощность, кВт | 0,3 |
| 2 | Ширина образцов, мм | 20 - 50 |
| 3 | Количество закрепляемых на барабане лент, шт | 2 |
| 4 | Скорость вращения ведущего барабана, об/мин | 55 - 65 |
| 5 | Максимальное количество циклов | 5000 |
| 6 | Напряжение | переменный, 220В; трехфазное 380В, 50Гц |
| 7 | Степень защиты | IP 41 |
| 8 | Масса прибора, кг | 50 |
Комплектация
|
Наименование |
Обозначение |
Кол-во |
|
Составные части прибора |
||
|
Прибор для циклических нагрузок |
- |
1 шт. |
|
Груз |
- |
1 ком-кт |
|
Ключ 8" |
|
1 шт. |
|
Ключ 19" |
|
1 шт. |
|
Документация |
||
|
Паспорт |
ПЦН 01.000.001 ПС |
1 шт. |
|
Счетчик импульсов ОВЕН СИ20 Руководство по эксплуатации |
АРАВ.402213.003 РЭ |
1 шт. |
