Генератор путевой универсальный ГПУ-3 УТС 039.00.00.00-01 в составе аппаратуры контроля тональных рельсовых цепей (ТРЦ) предназначен для формирования амплитудно-модулированных (АМ) сигналов с фиксированными синусоидальными несущими частотами в диапазоне от 420 Гц до 780 Гц с частотами модуляции 8 Гц или 12 Гц.
Генератор взаимозаменяем с генераторами ГП, ГП3, ГП-3М, а также с генератором ГПУ (при использовании несущих частот в диапазоне от 420 Гц до 780 Гц).
Условия эксплуатации
Генератор ГПУ-3 предназначен для работы при температуре окружающего воздуха от -40 °С до +65 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).
Особенности конструкции
- Конструкция путевого универсального генератора обеспечивает установку в штепсельные розетки реле НШ.
- Генератор имеет световую индикацию для контролирования работоспособности. Кнопки управления защищены от случайного нажатия оператором.
Характеристики
Технические характеристики
- Напряжение питания путевого генератора ГПУ-3 – 230 В однофазного переменного тока частотой 50 Гц с допустимым отклонением от 207,0 В до 241,5 В.
- Действующее значение тока, потребляемого генератором от сети переменного тока напряжением 230 В частотой 50 Гц, при действующем значении выходного напряжения АМ сигнала 6 В с подключенной нагрузкой (сопротивление 7 Ом ± 1 %) – не более 0,1 А.
- Минимальная величина действующего значения напряжения выходного АМ сигнала генератора при подключённой нагрузке (сопротивление 7 Ом ± 1 %) – не более 1,0 В (показание индикатора «25 %»).
- Максимальная величина действующего значения напряжения выходного АМ сигнала генератора ГПУ-3 при подключенной нагрузке (сопротивление 7 Ом ± 1 %) – не менее 7,5 В (показание индикатора «99 %»).
- При этом действующее значение тока, потребляемого генератором ГПУ-3, – не более 0,1 А.
- Выходная мощность генератора ГПУ-3 – не менее 5 Вт.
- Значения временных параметров выходного сигнала генератора ГПУ-3 соответствуют данным, приведенным в таблицах ниже.
Перемычки разъема | Несущая частота формированного сигнала, Гц | |
в нормальных климатических условиях по ГОСТ 15150 | при крайних значениях рабочих температур | |
31-12 | 420 ± 1 | 420 ± 2 |
31-11 | 480 ± 1 | 480 ± 2 |
31-13 | 565 ± 1,5 | 565 ± 3 |
31-22 | 580 ± 1,5 | 580 ± 3 |
31-21 | 720 ± 2 | 720 ± 4 |
31-23 | 780 ± 2 | 780 ± 4 |
Частота модуляции, Гц | Перемычки | Период частоты модуляции, мс | Длительность импульса, мс | ||
при нормальных климатических условиях по ГОСТ 15150 | при крайних значениях рабочих температур | при нормальных климатических условиях по ГОСТ 15150 | при крайних значениях рабочих температур | ||
8 | 31-53 | от 124,0 до 126,0 | от 123,0 до 127,0 | от 61,0 до 64,0 | от 60,5 до 64,5 |
12 | 31-33 | от 82,5 до 84,0 | от 82,0 до 85,0 | от 40,25 до 43,0 | от 40,0 до 43,5 |
- Степень защиты генератора, обеспечиваемая оболочкой – ІР20 по ДСТУ EN 60529:2018.
- Масса генератора ГПУ-3 – не более 2,0 кг.
- Габаритные размеры – не более 236×82×203 мм.

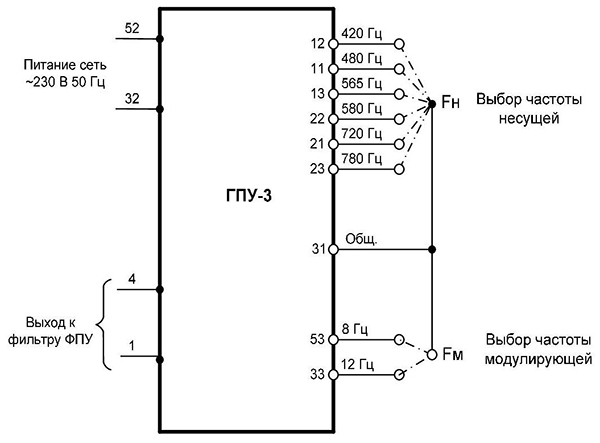

Схема внешних подключений универсального генератора ГПУ-3
Предназначение
Генератор путевой универсальный ГПУ-3 УТС 039.00.00.00-01 в составе аппаратуры контроля тональных рельсовых цепей (ТРЦ) предназначен для формирования амплитудно-модулированных (АМ) сигналов с фиксированными синусоидальными несущими частотами в диапазоне от 420 Гц до 780 Гц с частотами модуляции 8 Гц или 12 Гц.
