Генератор путевой универсальный ГПУ УТС 039.00.00.00 в составе аппаратуры контроля тональных рельсовых цепей (ТРЦ) предназначен для формирования амплитудно-модулированных (АМ) сигналов с фиксированными синусоидальными несущими частотами в диапазоне от 420 до 5555 Гц с частотами модуляции 8 или 12 Гц.
Условия эксплуатации
Генератор предназначен для работы при температуре окружающего воздуха от -40 °С до +65 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).
Особенности конструкции
- Конструкция генератора ГПУ обеспечивает установку в штепсельные розетки реле НШ.
- Генератор путевой универсальный имеет световую индикацию для контролирования работоспособности.
Характеристики
Технические характеристики
- Напряжение питания генератора – 230 В однофазного переменного тока частотой 50 Гц с допустимым отклонением от 207,0 В до 241,5 В.
- Действующее значение тока, потребляемого генератором – не более 0,1 А от сети переменного тока напряжением 230 В частотой 50 Гц.
- Действующее значение напряжения выходного АМ сигнала путевого генератора ГПУ при подключенной нагрузке (сопротивление 7 Ом ± 1 %) – не менее 6 В с плавным регулированием от 1 В до 6 В.
- Выходная мощность генератора ГПУ – не менее 5 Вт.
- Значения несущих и модулированных частот выходного сигнала, формируемого генератором, приведены в таблицах 1 и 2.
Несущие частоты формирующего сигнала генератора ГПУ: | при нормальных климатических условиях по ГОСТ15150-69 | 420 ± 1 | 480 ± 1 | 565 ± 1,5 | 580 ± 1,5 | 720 ± 2 | 780 ± 2 | 4545 ± 5 | 5000 ± 5 | 5555 ± 5 |
при крайних значениях рабочих температур | 420 ± 2 | 480 ± 1 | 565 ± 3 | 580 ± 1,5 | 720 ± 4 | 720 ± 4 | 4545 ± 10 | 5000 ± 10 | 5555 ± 10 | |
Перемычки | 31-12, 51-72 | 31-11, 51-71 | 31-13, 51-73 | 31-22, 51-82 | 31-21, 51-81 | 31-23, 51-83 | 31-42, 51-62 | 31-41, 51-61 | 31-43, 51-63 |
Частота модуляции, Гц | Перемычки | Период частоты модуляции, мс | Длительность импульса, мс | ||
при нормальных климатических условиях по ГОСТ 15150 | при крайних значениях рабочих температур | при нормальных климатических условиях по ГОСТ 15150 | при крайних значениях рабочих температур | ||
8 | 31-53 | от 124,0 до 126,0 | от 123,0 до 127,0 | от 61,0 до 64,0 | от 60,5 до 64,5 |
12 | от 82,5 до 84,0 | от 82,0 до 85,0 | от 40,25 до 43,0 | от 40,0 до 43,5 |
- Степень защиты генератора, обеспечиваемая оболочкой – ІР20 по ДСТУ EN 60529:2018.
- Масса – не более 3,0 кг.
- Габаритные размеры генератора – не более 236×82×203 мм.

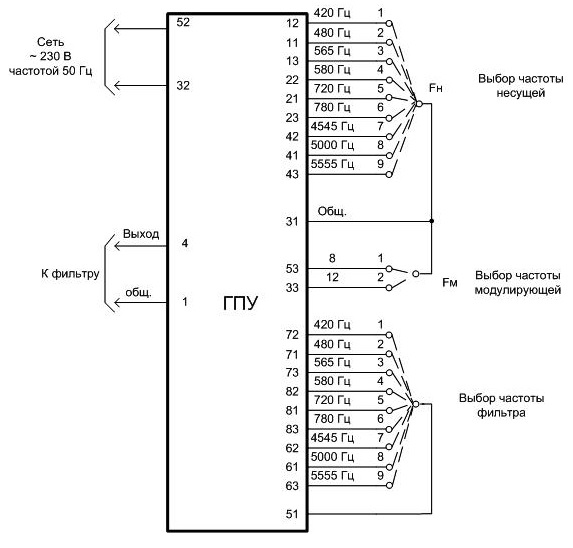

Схема внешних подключений универсального генератора ГПУ
Предназначение
Генератор путевой универсальный ГПУ УТС 039.00.00.00 в составе аппаратуры контроля тональных рельсовых цепей (ТРЦ) предназначен для формирования амплитудно-модулированных (АМ) сигналов с фиксированными синусоидальными несущими частотами в диапазоне от 420 до 5555 Гц с частотами модуляции 8 или 12 Гц.
